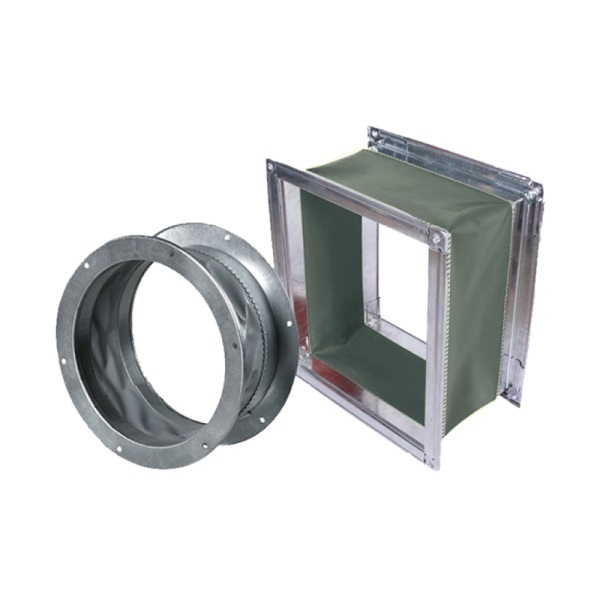

CANVAS – KHỚP NỐI MỀM ỐNG GIÓ, ĐẦU QUẠT

Canvas là gì?

Canvas hay còn gọi là simily, khớp nối mềm. Thường được sử dụng để kết nối hệ thống quạt hút bụi, quạt công nghiệp, hệ thống điều hòa không khí với hệ thống ống thông gió, hệ thống thông gió khác. Là một phụ kiện khá phổ biến trong hầu hết các hệ thống thông gió hiện nay. Canvas được kết nối vào hệ thống với chức năng làm giảm tiếng ồn, chống rung do hệ thống quạt gây ra trong suốt quá trình vận hành.

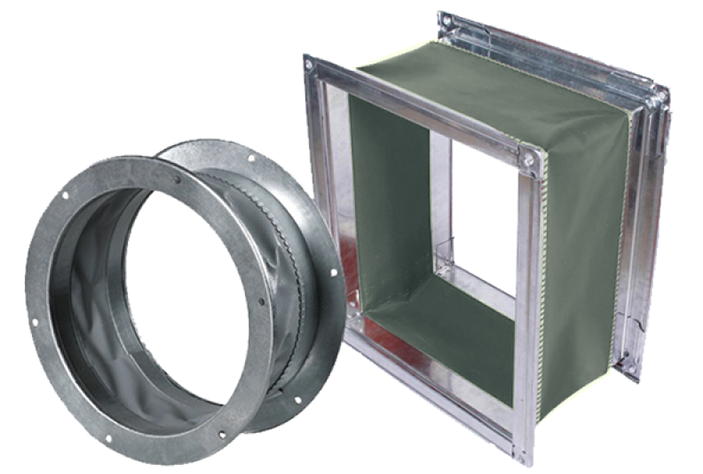

Khớp nối mềm ống gió – Canvas

Trong suốt quá trình hoạt động của hệ thống quạt, khi cánh quạt quay sẽ sinh tiếng ồn và sóng rung động. Sóng rung động này sẽ tác động trực tiếp đến hệ thống đường ống gió. Làm cho các đường ống gió kết nối vào chúng bị rung lắc, sai lệch và làm giảm hiệu suất truyền tải cũng như tuổi thọ của ống gió.

Đặc điểm kỹ thuật và ứng dụng của khớp nối mềm

Để phụ hợp và phát huy tối đa vai trò giảm tiếng ồn, chống rung mà khớp nối mềm ống gió ( hoặc đầu quạt) có nhiều mẫu mã, chủng loại khác nhau. Mỗi loại đều có những đặc điểm riêng: hình dáng, kích thước, kiểu kết nối phù hợp với mỗi hệ thống thông gió khác nhau.

Đặc điểm kỹ thuật:

– Hình dáng: Dạng ống có tiết diện tròn hoặc tiết diện vuông

– Kết cấu gồm 2 phần: 2 đầu kết nối và cổ bạt mềm simily ở giữa

– Vật liệu: 2 đầu kết nối được làm bằng tole mạ kẽm, cổ bạt được làm từ vải bạt mềm simily

– Kiểu kết nối: bích (nẹp) trơn, bích C, bích TDC, bích TDF, bích V

– Kích thước: Có nhiều kích thước khác nhau, tùy thuộc vào kích thước quạt và ống gió ở vị trí cần kết nối.

– Phân loại:

+ Theo cấu tạo: Khớp nối mề tiết diện tròn, khớp nối nối mềm tiết diện vuông và khớp nối mềm tiết diện vuông – tròn.

+ Theo vị trí kết nối: khớp nối mềm đầu quạt, khớp nối mềm đầu máy, khớp nối mềm ống gió.

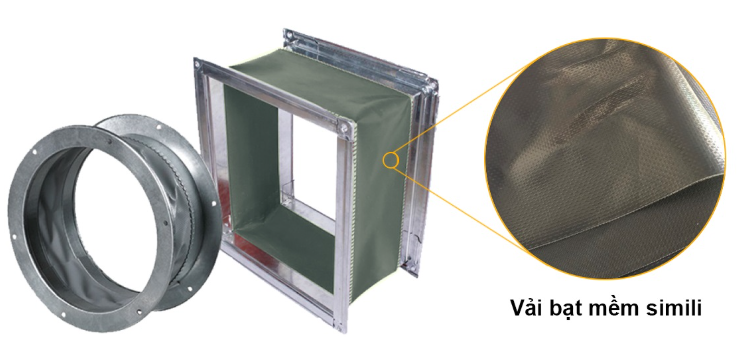

Cấu tạo khớp nối mềm – Canvas

Ứng dụng và vị trí lắp đặt

– Với chức năng chính là làm giảm tiếng ồn, cách ly rung chấn và khử sai số lắp đặt. Do đó, Canvas – khớp nối mềm ống gió được ứng dụng rất hiệu quả trong các hệ thống thông gió, hệ thống điều hòa không khí và phòng cháy. Chúng có thiết kế thích hợp cho quạt ly tâm và quạt hướng trục. Dễ dàng kết nối với các ống gió có tiết diện vuông, chữ nhật, hoặc tròn,…

– Với sự linh hoạt về kích thước, cấu tạo cũng như cách kết nối. Khớp nối mềm thường được lắp đặt trực tiếp vào các đầu quạt, đầu máy để kết nối với các đường ống gió. Hoặc để nối giữa 2 đường ống gió có cùng tiết diện, hoặc không cùng tiết diện.

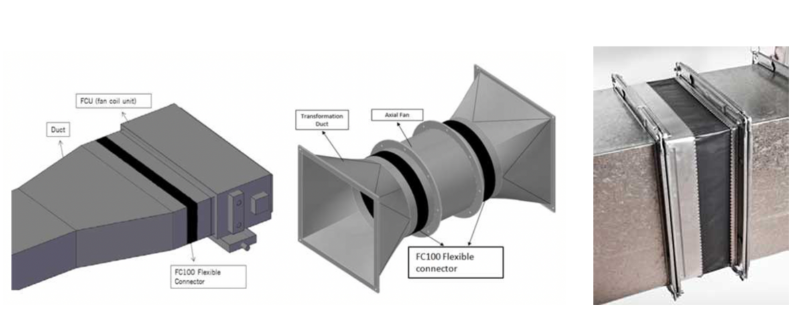

Một số vị trí lắp đặt khớp nối mềm trong thực tế

Ưu điểm

– Giảm thiểu tiếng ồn, rung lắc, chấn động trong quá trình hoạt động.

– Khả năng hấp thụ các chuyển động dễ dàng hơn

– Kích thước linh hoạt, phù hợp với nhiều đường ống, quạt khác nhau

– Có khả năng chịu lực, chịu nhiệt tốt.

– Dễ dàng trong vận chuyển và lắp đặt

Thông số kỹ thuật

• Tên sản phẩm: CANVAS – KHỚP NỐI MỀM ỐNG GIÓ, ĐẦU QUẠT
• Vật liệu: Tôn mạ kẽm, vải bạt mềm simili
• Ứng dụng: dùng để kết nối hệ thống hút bụi, quạt công nghiệp, điều hòa không khí với hê thống thông gió hoặc ống dẫn.
